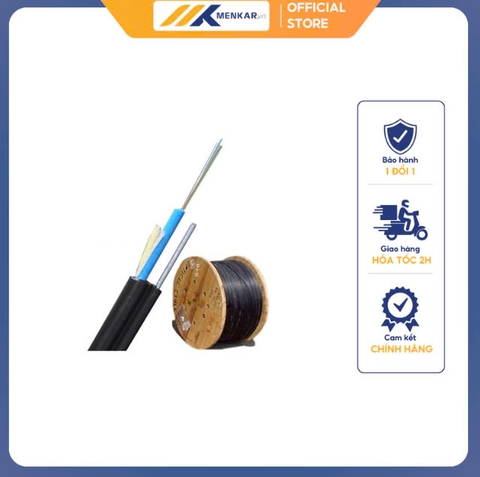

- Cáp quang treo 12Fo Vinacap singlemode, hay còn gọi là cáp quang singlemode 12core, 12 sợi, là sản phẩm rất phổ biến của công ty CP Viễn thông Điện tử VINACAP tại Việt Nam.
-
Đặc tính kỹ thuật của Cáp quang treo 12Fo Vinacap singlemode
- Cáp này có cấu trúc hình số 8 với dây da cường rất chắc chắn, đảm bảo an toàn khi kéo cáp. Cáp quang treo ngoài trời singlemode 12 FO hoặc 12 sợi được sử dụng để treo ngoài trời hoặc chôn cống. Với cấu trúc sợi quang làm bằng thủy tinh, cáp quang outdoor này có tốc độ truyền tải dữ liệu rất nhanh và có thể truyền được khoảng cách rất xa.
- Cáp quang outdoor ngoài trời 12 sợi là loại cáp quang thông dụng với cấu trúc chịu được môi trường nhiệt độ khắc nghiệt và lực kéo căng. Sợi quang được sử dụng là loại đơn mode - chiết suất bậc và là vật liệu thuỷ tinh chất lượng cao theo khuyến nghị ITU-T G.652.D và TCVN 8665: 2011.
-
Cấu trúc bên trong của Cáp quang treo 12Fo Vinacap singlemode
- Cáp quang ngoài trời 12 core có lớp vỏ ngoài được thiết kế ngăn độ ẩm và kháng nước cao, bên trong có lớp ống lỏng và vỏ bọc bảo vệ sợi quang, cũng như dải nhựa thẳng bên trong cáp để định hướng cps. Ngoài ra, cáp còn có dây gia cường và cáp hình số 8 để tăng độ an toàn khi thi công kéo và treo. Tuổi thọ của sản phẩm lên đến hơn 50 năm và được cuộn trong bobin.
- Vỏ cáp và gia cường cáp quang treo 12Fo Vinacap singlemode. Lớp vỏ ngoài cùng được làm từ vật liệu HDPE chất lượng cao mới 100%, chứa carbon màu đen chịu được tác động của tia cực tím, chứa chất chống oxy hóa (antioxidant), không có khả năng phát triển nấm mốc trên vỏ và có khả năng cách điện. Không sử dụng nhựa tái chế. Vỏ cáp bảo vệ được lõi cáp khỏi những tác động cơ học và những ảnh hưởng của môi trường bên ngoài trong quá trình cất giữ, lắp đặt khai thác (nước, nhiệt độ, hóa chất, côn trùng gặm nhấm...).
- Vỏ bọc của cáp đảm bảo nhẵn, đồng tâm, không có chỗ nối, vết rạn nứt, lỗ thủng; chất lượng đồng đều (không gồ ghề, rỗ xốp, chứa bong bóng khí, bị chia tách, có vết phồng rộp, khuyết, vón cục), không chứa thành phần kim loại, mềm dẻo, chắc chắn, tách vỏ dễ dàng, không dính quá chặt vào lõi cáp làm móp ống đệm lỏng khi tách vỏ.
- Có khả năng chịu điện áp cao: Tối thiểu 20 kVDC hoặc 10kVACrms có tần số từ 50Hz đến 60Hz; không có hiện tượng đánh lửa hoặc đánh thủng vỏ cáp sau 5 phút thử. Đối với cáp kim loại, lớp băng thép gợn sóng đảm bảo bảo vệ cáp khỏi các tác động cơ học và chống loài gặm nhấm; sử dụng thép có hàm lượng carbon thấp được mạ điện chrome với độ dày sau khi dập dợn sóng ≥ 0,15mm, và phủ ethylene arcylic copolyme ở hai mặt, độ dày lớp phủ ≥ 0,04mm.
- Băng thép gợn sóng quấn dọc toàn bộ lõi cáp đã bện SZ với phần chờm lên nhau của băng thép nhỏ nhất là 3mm. Đường kính ngoài băng thép phần chờm lên nhau bằng đường kính ngoài phần dợn sóng.
- Dây treo cáp được làm bằng thép mạ kẽm, bện xoắn và được bọc bằng nhựa HDPE liền khối với vỏ cáp. Khi tách dây treo khỏi thân cáp không làm thay đổi cấu trúc thân cáp và ảnh hưởng tới chất lượng cáp.
